Тигли
Тиглями принято считать специальную емкость изготавливаемую из огнеупорных материалов применяемую в нагреве, сушке, обжиге или плавлении различных веществ. По форме тигли подразделяют: на конические и цилиндрические.
С 1997 года ООО «СамЛит» выпускает высококачественную продукцию для металлургического производства.
Обладая большим опытом и отработанным технологическим процессом, наше предприятие производит тигли по размерам и чертежам заказчиков.
ООО «СамЛит» также изготавливает тигли из специальных жаропрочных чугунов.
Для предупреждения раннего разгара внутренней и внешней поверхности чугунных тиглей производится легирование специальными добавками.
 |

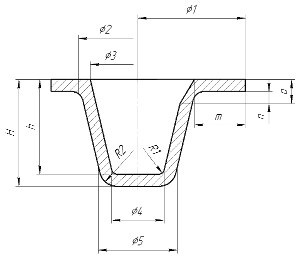

Размерная таблица серийно-изготавливаемых тиглей.
| Номер тигля |
Размеры, мм. | Металлоем- кость, кг. |
Вес, кг. | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø1 | Ø2 | Ø3 | Ø4 | Ø5 | H | h | R1 | R2 | m | n | o | |||
| №1 | 750 | 650 | 574 | 574 | 650 | 900 | 860 | 500 | 550 | |||||
| №2 | 720 | 615 | 540 | 460 | 540 | 665 | 625 | 250 | 350 | |||||
| №3 | 600 | 480 | 400 | 300 | 380 | 590 | 550 | 150 | 260 | |||||
| №4 | 700 | 580 | 500 | 440 | 520 | 560 | 500 | 180 | 310 | |||||
| №5 | 1200 | 920 | 860 | 665 | 526 | 675 | 600 | |||||||
| №6 | 520 | 410 | 360 | 320 | 370 | 380 | 355 | 80 | 120 | |||||
| №7 | 610 | 440 | 390 | 670 | 610 | 160 | 190 | 300 | 215 | |||||
| №8 | 460 | 330 | 280 | 500 | 470 | 127 | 152 | 130 | 120 | |||||
| №9 | 750 | 678 | 550 | 485 | 435 | 212 | 140 | 452 | ||||||
| №10 | 800 | 600 | 500 | 550 | 500 | 180 | 450 | |||||||
| №11 | овальный (630х430) | 395 | 120 | 160 | ||||||||||
| №12 | овальный (825х430) | 375 | 150 | 200 | ||||||||||
| №13 | овальный (760х540) | 610 | 250 | 500 | ||||||||||
| №14 | 520 | 430 | 190 | 280 | 700 | 650 | 270 | |||||||
| №15 | овальный (980х640) | 870 | 800 | 1430 | ||||||||||
| №16 (6607-3077) |
730 | 620 | 570 | 720 | 670 | 208 | 400 | |||||||
| №18 | 1320 | 1110 | 1030 | 1080 | 1040 | 348 | 1040 | |||||||
| №19 (1783-295) |
430 | 320 | 260 | 400 | 360 | 97 | ||||||||
| Тигель с подъемником |
аналогично №4 | 310 | ||||||||||||
| 6607-3076 носковый |
720 | 600 | 570 | 470 | 530 | 650 | 620 | 235 | 155 | 90 | 110 | 252 | 250 | |
| 6607-3459 носковый |
720 | 600 | 570 | 470 | 550 | 720 | 680 | 235 | 155 | 90 | 110 | 282 | 330 | |
| 1400-2000 | 1320 | 1140 | 1020 | 640 | 760 | 800 | 730 | 1400 | ||||||
| АН-18АРЭ ковш разлив. |
овальный носковый (210х130) |
245 | 235 | 57 | 67 | 11,5 | ||||||||
| ковш разлив. | овальный носковый (500х450) |
260 | 230 | 60 | ||||||||||
 |
 |
